小编为大家带来了《我的世界》手机版红石教程数模互换电路详细说明，数模互换是红石模电的重要内容，因为红石模电不是真的模电，很多时候还是必须要用传统的数字电路。

扫描二维码，关注跑跑车《我的世界》公众号，更加方便的查看你想要知道的事情。

数字电路也确实直观多了。

数转模。

数转模就是被减数为15且有四个减数输入端的减法器。

四个拉杆从左到右分别是+8，+4，+2，+1。

最右边的比较器是输出端，可输出0-15强度的红石模拟信号。

红石灯是检测信号用的。

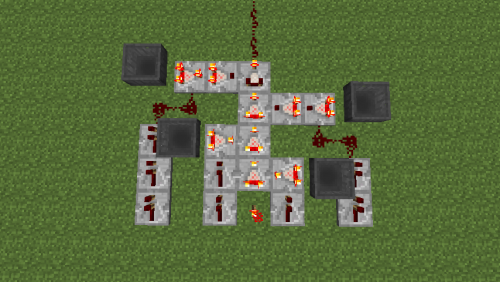

当然使用时还是要压缩体积和控制延时，比如下面这种。

这样要在漏斗里放入物品产生适当强度的信号。

这个里从左到右分别产生8421的信号。

注意这种设计也不是最小的，灵活运用原理进行设计才是关键。

模转数。

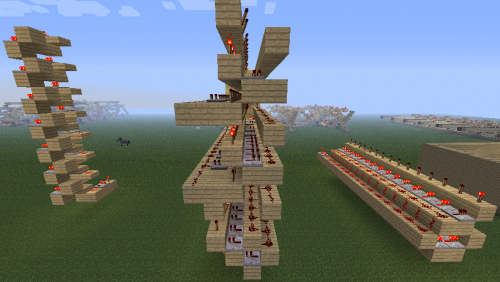

模转数的原理常用的有下面几种。

分段筛选原理的模转数。

最左边是模拟信号输入端。

四个红石灯是输出端，从左到右是8位，4位，2位，1位。

三个漏斗从左到右通过放入物品分别产生强度为7，3，1，的信号。

算法。

判断输入强度是否大于8，若大于8就减去8且8位点亮。

判断输入强度是否大于4，若大于8就减去4且4位点亮。

判断输入强度是否大于2，若大于8就减去2且2位点亮。

判断输入强度是否大于1，若大于8就减去2且1位点亮。

这种数转模的好处是高度只有1，但是速度较慢且噪声大，精确控制时会比较麻烦。

鉴别强度1原理的模转数。

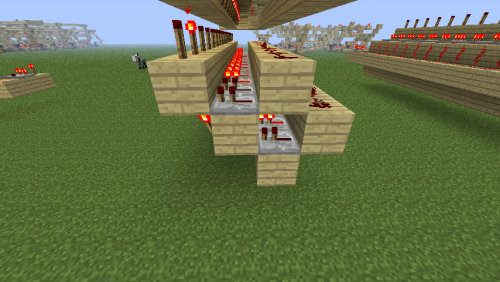

截面图。

上面的一排红石火把是16线的输出端。

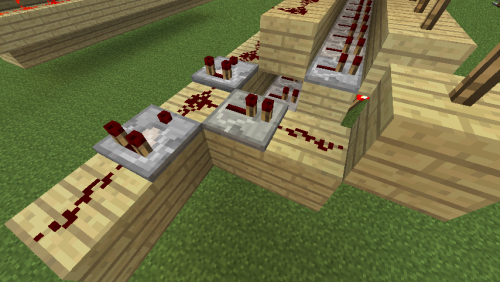

输入端。

这里有一个鉴定信号强度0的输出，如果不需要可以去掉改成15线译码器。

原理。

信号强度随传递而减弱，当减弱到1时，该处的红石火把就会点亮。

译码器上方可以自行加装编码器获得想要的编码，比如下图中装了一个七段显示码。

其他编码和编码器的详细建造方法请参考其他的红石教程，这是完全的数字电路内容。

这种模转数的最大优点是速度很快，而且使用时很灵活，是通常情况的不二选择。

减弱次级信号原理的模转数。

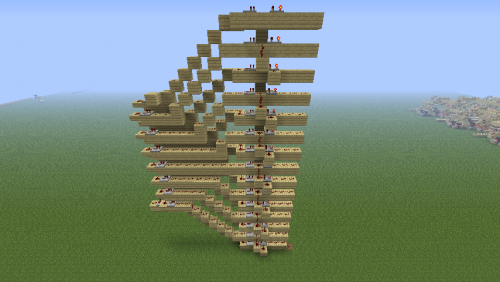

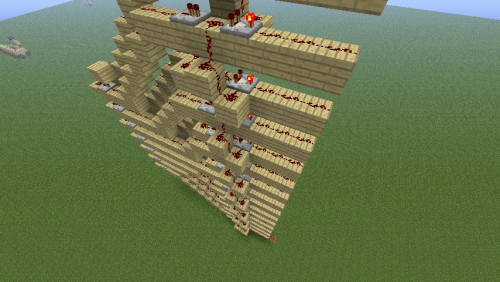

全图。

左边是模拟信号输入端，右边是16线信号的输出端。

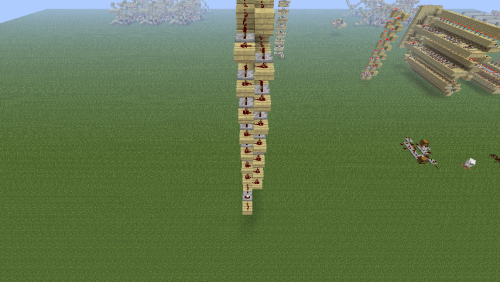

截面。

这里是用了台阶纵向传输，再通过线路把信号分开。

处理过程，上方有信号时会将下方的信号强度减弱至2，再经过一段长3米的红石线就可以中断不需要的信号，只保留最上方的信号。

可以再加装编码器获得想要的编码。

这种模转数原理简单，速度快无噪声，也很有实用性，只是因为是纵向排列和大体积使用时有局限性。

当在建造数模互换电路时，始终要记住红石模电不是真的模电，所以什么分辨率，什么精度确度的问题都是不存在的。

红石模电也简单很多。
