努比亚z5 mini拆机图解

努比亚z5 mini这款游戏看上去蛮屌的样子，那么内部质量如何呢，下面潇潇就来拆解努比亚z5 mini看看吧。

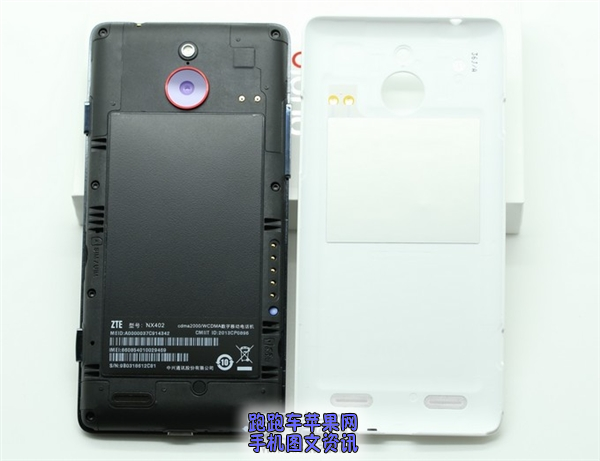

Z5 mini的后盖可以拆卸，拆开以后可以看到机身内部有一个黑色塑料壳把机身的主板和电池包在内部。

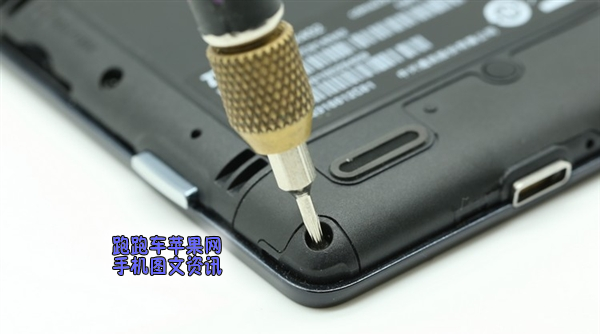

第一步当然是拧开机身的螺丝，Z5 mini使用了常见的六角螺丝。

拧开螺丝以后可以轻松地拆开背壳

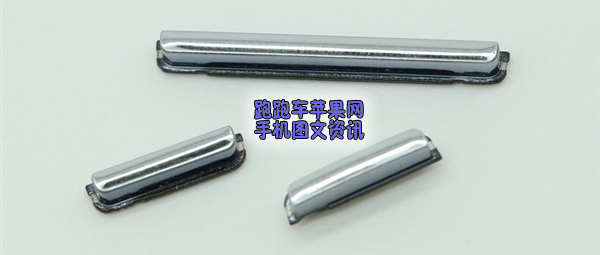

这时可以拆出机身的三个按键

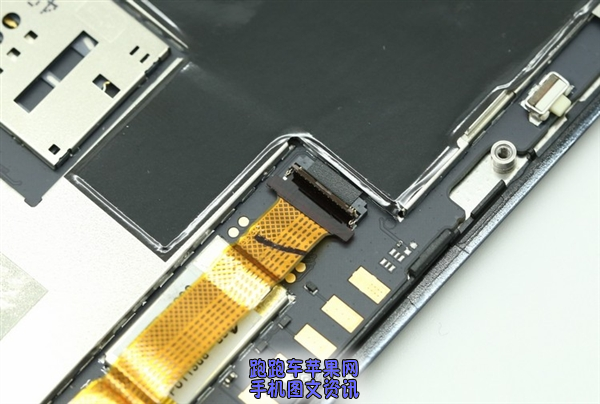

拆解之前第一步是切断电源

电池使用双面胶粘贴

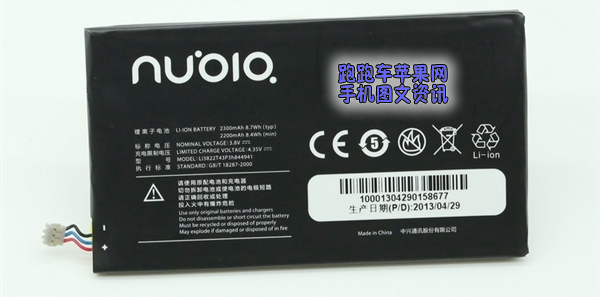

电池容量是2300mAh

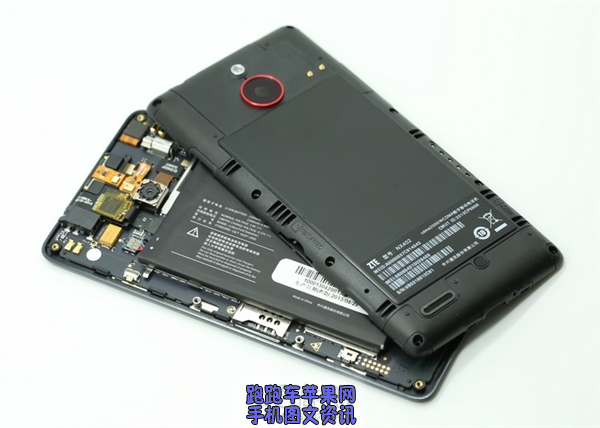

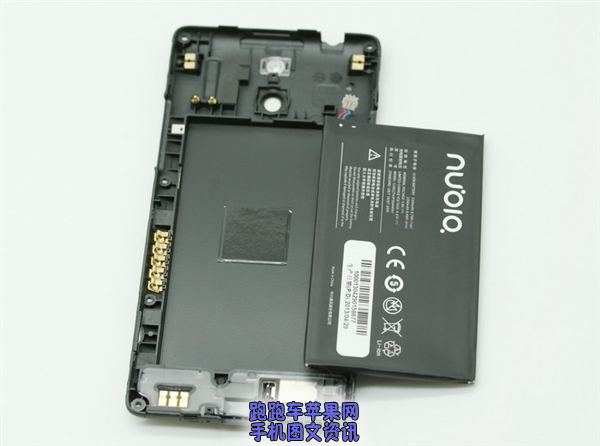

从这个角度可以看出背壳其实是包着电池的，拆卸后盖以后露出的不是电池。

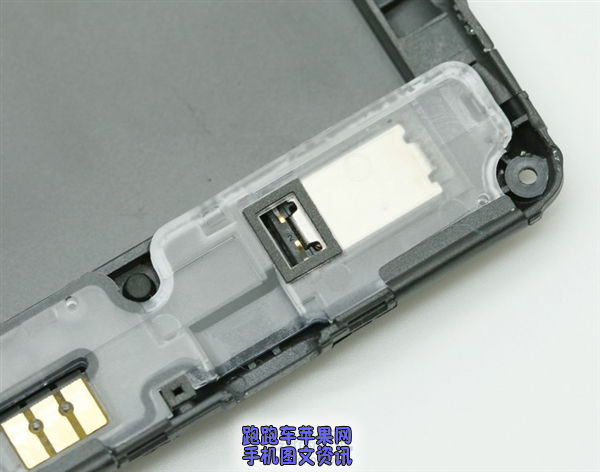

扬声器特写

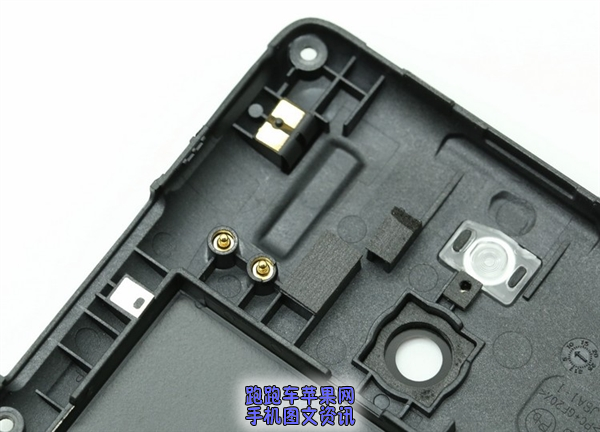

背壳上的NFC金属点

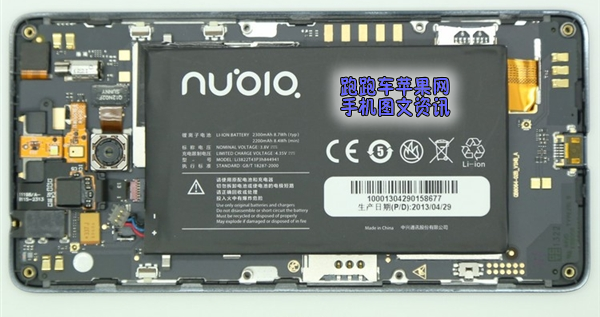

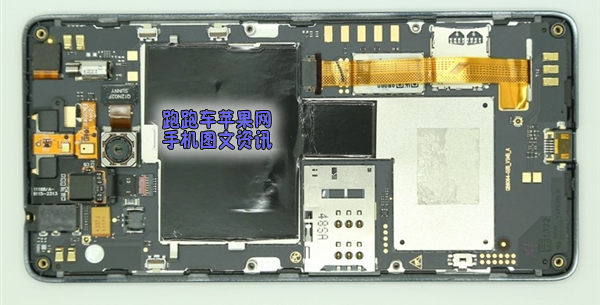

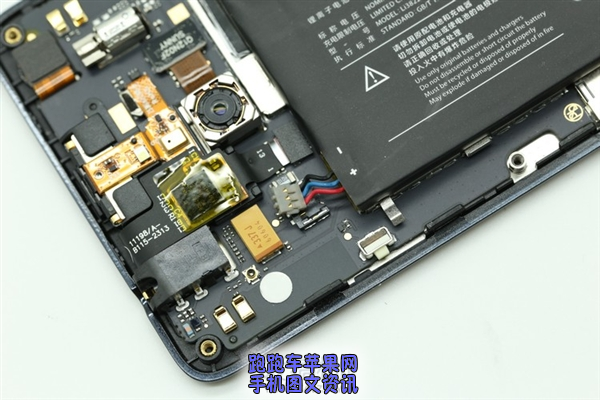

拆开电池以后，可以看到主板

拆解之前先把排线拔掉

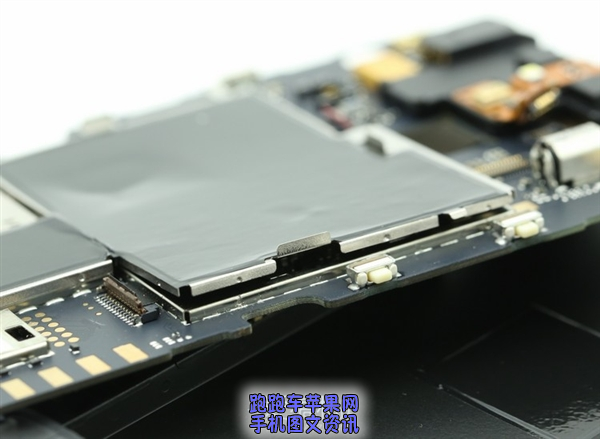

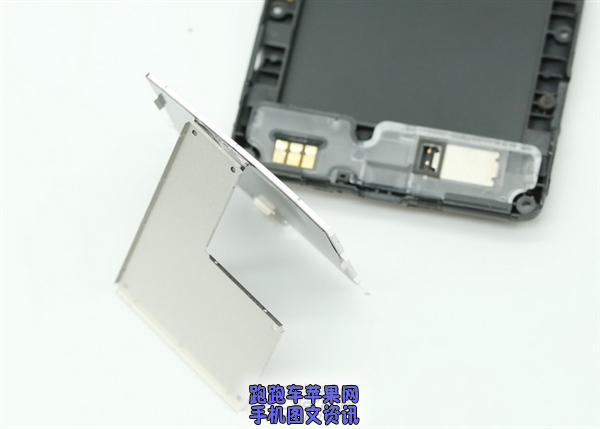

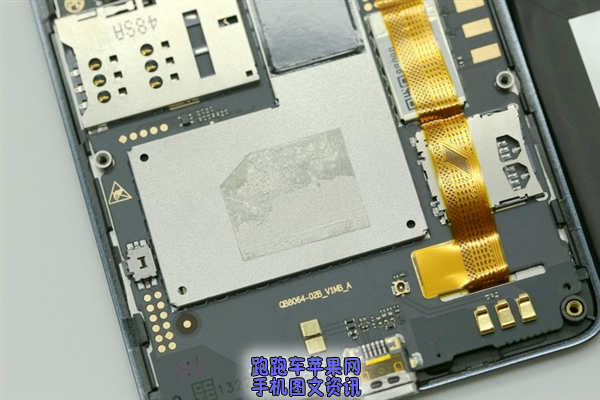

屏蔽罩看起来面积很大，实际上是又两块组成，上面使用黑色绝缘胶布粘贴。

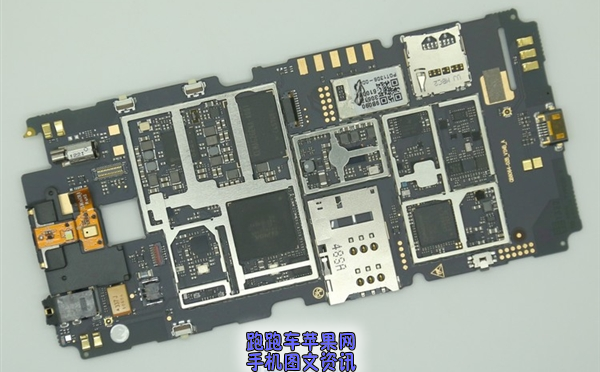

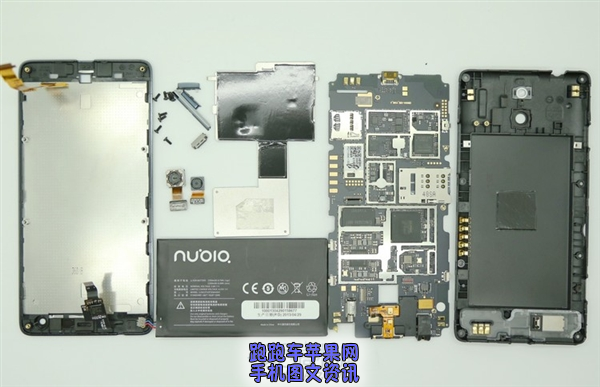

顺利拆除主板，主板使用黑色配色，结构比较紧凑。

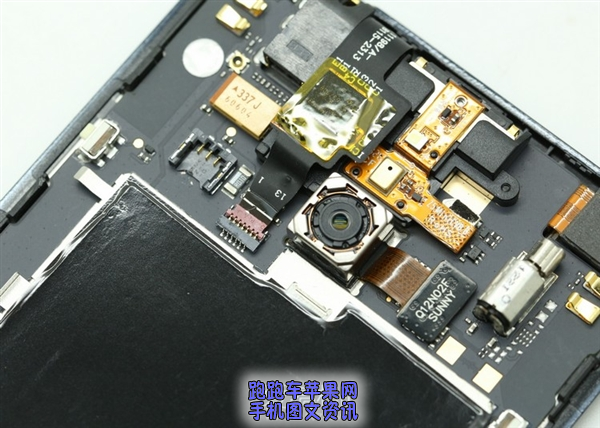

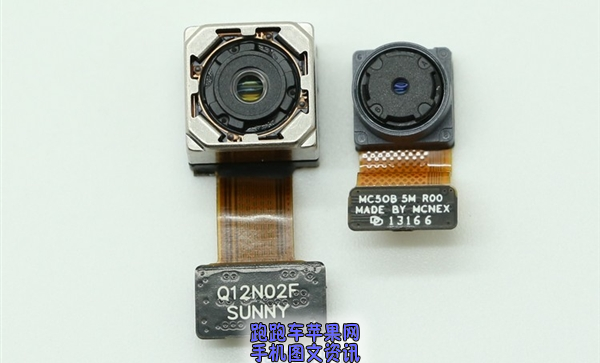

后置是舜宇组装的1300万摄像头，前置是MCNEX的500万像素前置摄像头。

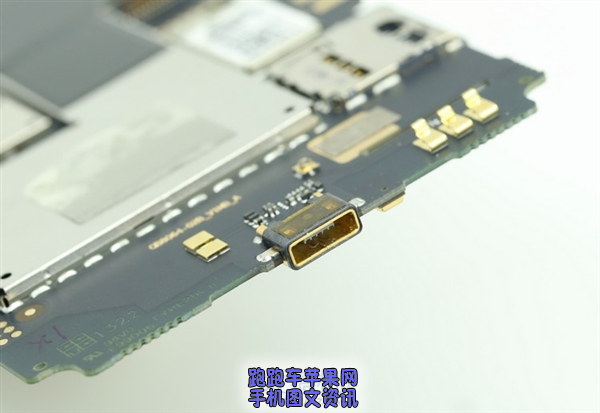

Micro-USB接口

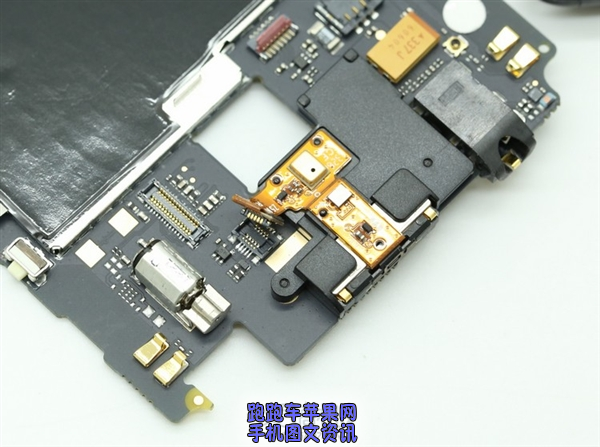

听筒以及震动马达

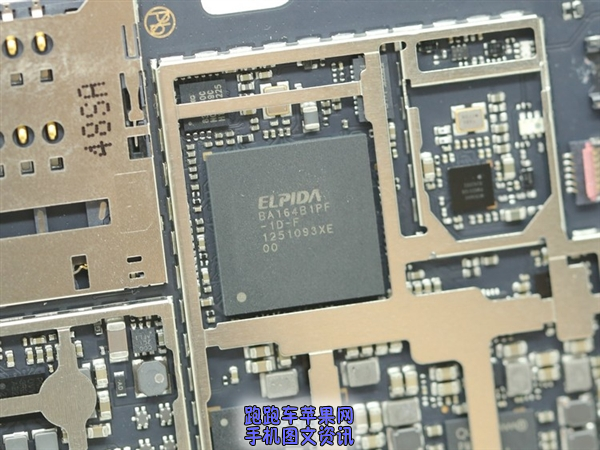

尔必达的2G Ram芯片，而APQ8064也封装在里面，这块芯片是LPDDR2-1066，1.2V电压。

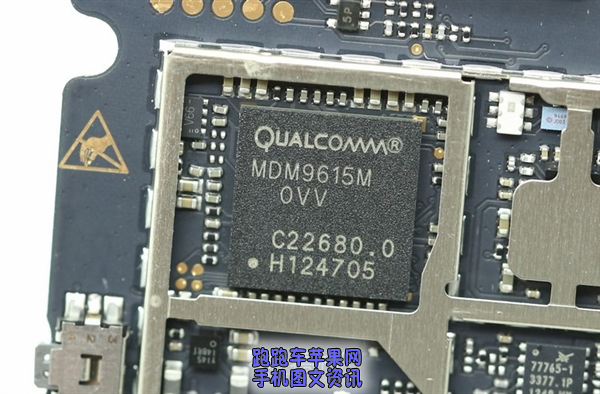

高通MDM9615M基带芯片，支持LTE Rel9，HSPA+ Rel 8，1x/DO，TD-SCDMA，GSM/EDGE，Z5 mini能支持三网3G也全靠它。

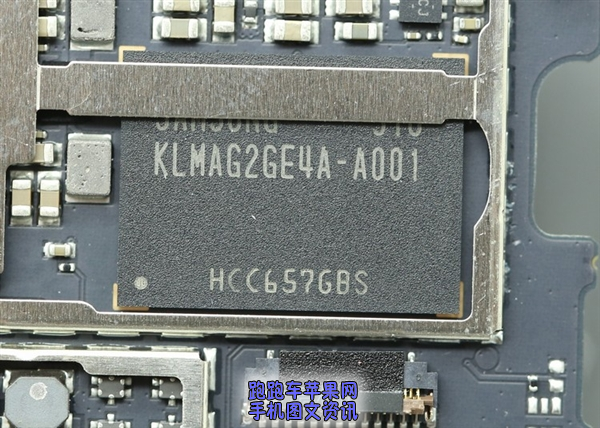

三星的KLMAG2GE4A-A001闪存芯片，容量16GB。

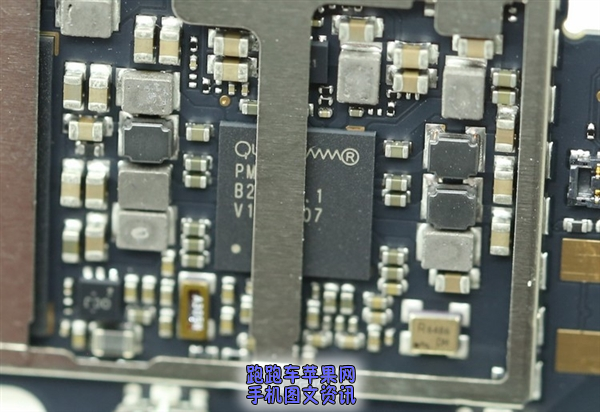

高通PM8921电源IC

Micro-SD卡插槽

SIM卡插槽，使用标准SIM卡

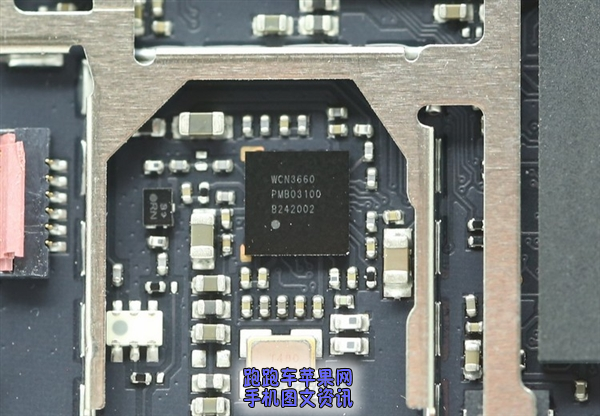

高通WCN3660信号模块，整合双频、Wi-Fi、蓝牙4.0以及FM收音机功能。

SKY 77351-13功率放大器

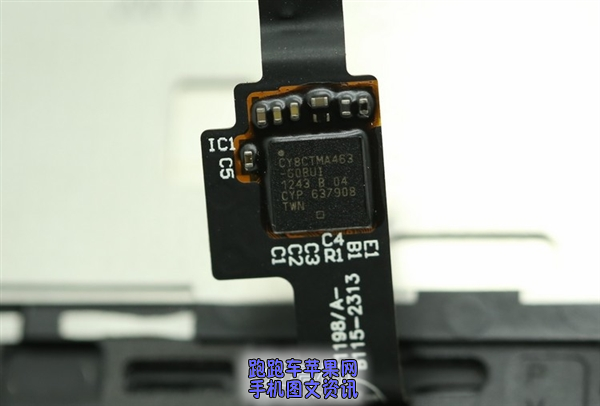

CY8CTMA463触控IC
